燁興提示：膜結(jié)構(gòu)骨架在焊接過程中，有許多要注意的事項(xiàng)，一旦疏忽，就可能釀成大錯(cuò)。千萬不要大意？本文就針對(duì)鋼結(jié)構(gòu)焊接過程中經(jīng)常被忽略的事項(xiàng)做個(gè)介紹，以便您對(duì)鋼結(jié)構(gòu)安裝有個(gè)了解，下面就跟隨燁興膜結(jié)構(gòu)公司的小編一起看看吧。

膜結(jié)構(gòu)骨架在焊接過程中，有許多要注意的事項(xiàng)，一旦疏忽，就可能釀成大錯(cuò)。千萬不要大意？本文就針對(duì)鋼結(jié)構(gòu)焊接過程中經(jīng)常被忽略的事項(xiàng)做個(gè)介紹，以便您對(duì)鋼結(jié)構(gòu)安裝有個(gè)了解，下面就跟隨燁興膜結(jié)構(gòu)公司的小編一起看看吧。

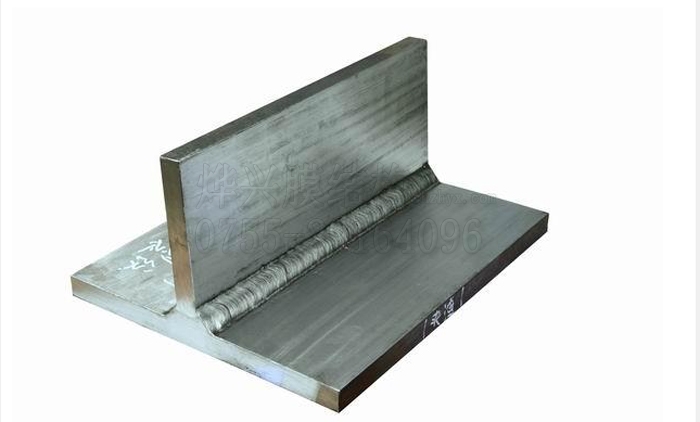

№.1  要求熔透的接頭對(duì)接或角對(duì)接組合焊縫焊角尺寸不夠

危害性：T形接頭、十字接頭、角接接頭等要求熔透的對(duì)接或角對(duì)接組合焊縫，其焊腳尺寸不夠，或設(shè)計(jì)有疲勞驗(yàn)算要求的吊車梁或類似構(gòu)件的腹板與上翼板緣連接焊縫的焊腳尺寸不夠，會(huì)使焊接的強(qiáng)度和剛度均達(dá)不到設(shè)計(jì)的要求。

防止措施 ：其應(yīng)按照設(shè)計(jì)要求，必須有足夠的焊腳要求，一般焊腳尺寸不應(yīng)小于0.25t（t為連接處較薄的板厚）。設(shè)計(jì)有疲勞驗(yàn)算要求的吊車梁或類似的腹板與上翼緣連接焊縫的焊腳尺寸0.5t, 且不應(yīng)大于10ｍｍ。焊接尺寸的容許偏差為0~4ｍｍ。

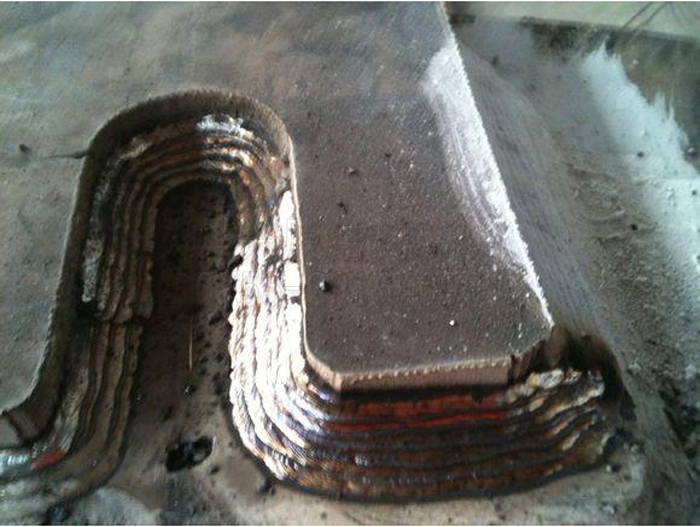

№.2  多層焊縫不清除焊渣及焊縫表面有缺陷就進(jìn)行下層焊接

危害性：厚板多層焊接時(shí)，每層焊接完成后不清除焊渣及缺陷就直接進(jìn)行下層焊接，易造成焊縫產(chǎn)生夾渣、氣孔、裂紋等缺陷，降低連接強(qiáng)度，同時(shí)會(huì)引起下層焊接時(shí)的飛濺。

防止措施:每一層焊縫焊完以后應(yīng)及時(shí)清除焊渣、焊縫表面缺陷及飛濺物，發(fā)現(xiàn)有影響焊接質(zhì)量的夾渣、氣孔、裂紋等缺陷應(yīng)徹底清除后再施焊。

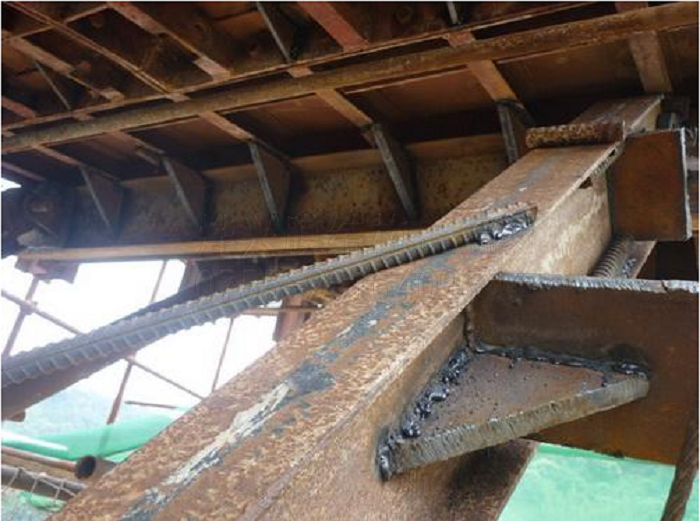

№.3  焊接在接頭間隙中塞焊條頭或鐵塊

危害性：由于焊接時(shí)難以將焊條頭或鐵塊與被焊件熔為一體，會(huì)造成未熔合，未熔透等焊接缺陷，降低連接強(qiáng)度。如用生銹的焊條頭或鐵塊填充，難以保證與母材的材質(zhì)一致；如用焊條頭、鐵塊上有油污、雜質(zhì)等會(huì)使焊縫產(chǎn)生氣孔、夾渣、裂紋等缺陷。這些情況均會(huì)使接頭的焊縫質(zhì)量大大降低，達(dá)不到設(shè)計(jì)和規(guī)范對(duì)焊縫的質(zhì)量要求。

防止措施： 1）當(dāng)工件組裝間隙很大，但沒有超過規(guī)定允許使用的范圍，組裝間隙超過薄板板厚2倍或大于20mm時(shí)，應(yīng)用堆焊方法填平凹陷部位或減小組裝間隙。嚴(yán)禁在接頭間隙中采用填塞焊條頭或鐵塊補(bǔ)焊的方法。

2）零件加工劃線時(shí)，應(yīng)注意留足切割余量及切割后的焊接收縮余量，控制好零件尺寸，不要以增加間隙來保證外形尺寸。

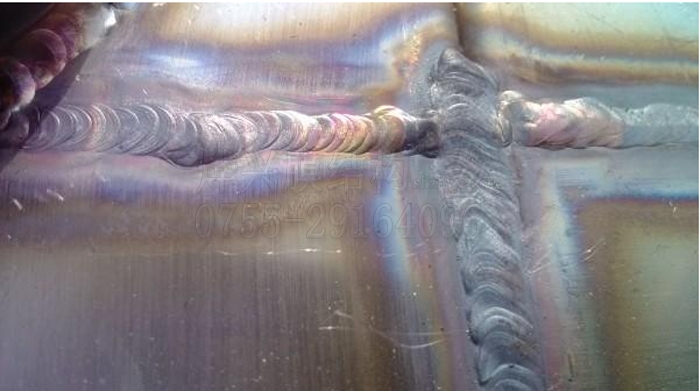

№.4  對(duì)有交叉焊縫的構(gòu)件不注意焊接順序

危害性：對(duì)有交叉焊縫的構(gòu)件，不注意通過分析焊接應(yīng)力釋放和焊接應(yīng)力對(duì)構(gòu)件變形的影響而合理安排焊接順序，而是縱橫隨意施焊，結(jié)果會(huì)造成縱橫縫互相約束，產(chǎn)生較大的溫度收縮應(yīng)力，使板變形，板面凹凸不平，并有可能使焊縫出現(xiàn)裂紋。

防止措施：應(yīng)制定合理的焊接順序。當(dāng)有幾種縱橫交叉焊縫施焊時(shí)，應(yīng)先焊收縮變形較大的橫縫，而后焊縱向焊縫，這樣焊接橫向焊縫時(shí)不會(huì)受到縱向焊縫的約束，使橫縫的收縮應(yīng)力在無約束的情況下得到釋放，可減少焊接變形，保證焊縫質(zhì)量，或先焊接對(duì)接焊縫后焊角焊縫。

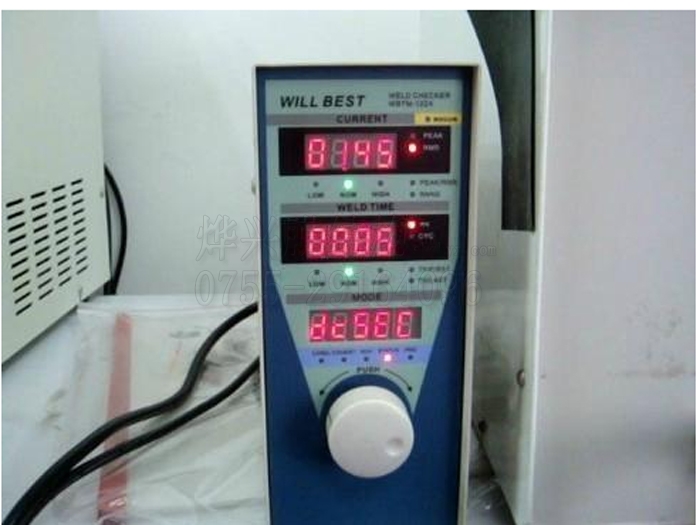

№.5  不注意焊接速度與焊接電流，焊條直徑協(xié)調(diào)使用

危害性：焊接時(shí)不注意控制焊接速度與焊接電流；焊條直徑，焊接位置協(xié)調(diào)起來使用。如對(duì)全熔透的角縫進(jìn)行打底焊時(shí)，由于根部尺寸窄，如焊接速度過快，根部氣體，夾渣沒有足夠的時(shí)間排出，易使根部產(chǎn)生未熔透、夾渣、氣孔等缺陷；蓋面焊時(shí)，如焊接速度過快，也易產(chǎn)生氣孔；焊接速度過慢，則焊縫余高會(huì)過高，外形不整齊；焊接薄板或鈍邊尺寸小的焊縫時(shí)，焊接速度太慢，易出現(xiàn)燒穿等情況。

防止措施：焊接速度對(duì)焊接質(zhì)量和焊接生產(chǎn)率有重大影響，選用時(shí)配合焊接電流，焊縫位置（打底焊，填充焊，蓋面焊），焊縫的厚薄，坡口尺寸選用適當(dāng)焊接速度，在保證熔透，氣體、焊渣易排出，不燒穿，成形良好的前提下選用較大的焊接速度，以提高生產(chǎn)率。

燁興專注12年膜結(jié)構(gòu)，16年鋼結(jié)構(gòu)經(jīng)驗(yàn)。鋼結(jié)構(gòu)安裝師傅14年經(jīng)驗(yàn)檢查監(jiān)督工程質(zhì)量讓您更放心，鋼結(jié)構(gòu)工廠設(shè)備先進(jìn)，工藝精湛，保證結(jié)構(gòu)絕對(duì)的穩(wěn)定性。膜結(jié)構(gòu)全球都能夠獨(dú)立完成加工、安裝、設(shè)計(jì)、維護(hù)。我們用心讓你更加省心、放心、安心。

以上就是關(guān)于“膜結(jié)構(gòu)骨架焊接這些常被忽略的要防止”的介紹，在這里燁興膜結(jié)構(gòu)公司的小編提醒您，如果本文沒有完全為您解惑，或對(duì)膜結(jié)構(gòu)制作有疑問或者有興趣的話，請(qǐng)點(diǎn)擊聯(lián)系我們網(wǎng)頁右側(cè)的在線客服，或致電：400-9967-995，燁興膜結(jié)構(gòu)——從心開始為您服務(wù)的貼心小顧問。
